Destructeur d’Ozone Thermique/Catalytique – CHO3

Principe de fonctionnement

Le destructeur d’ozone thermocatalytique permet l’élimination de l’ozone résiduel par décomposition catalytique.
L’ozone est transformé en oxygène de manière sûre, sans absorption ni consommation de réactifs.

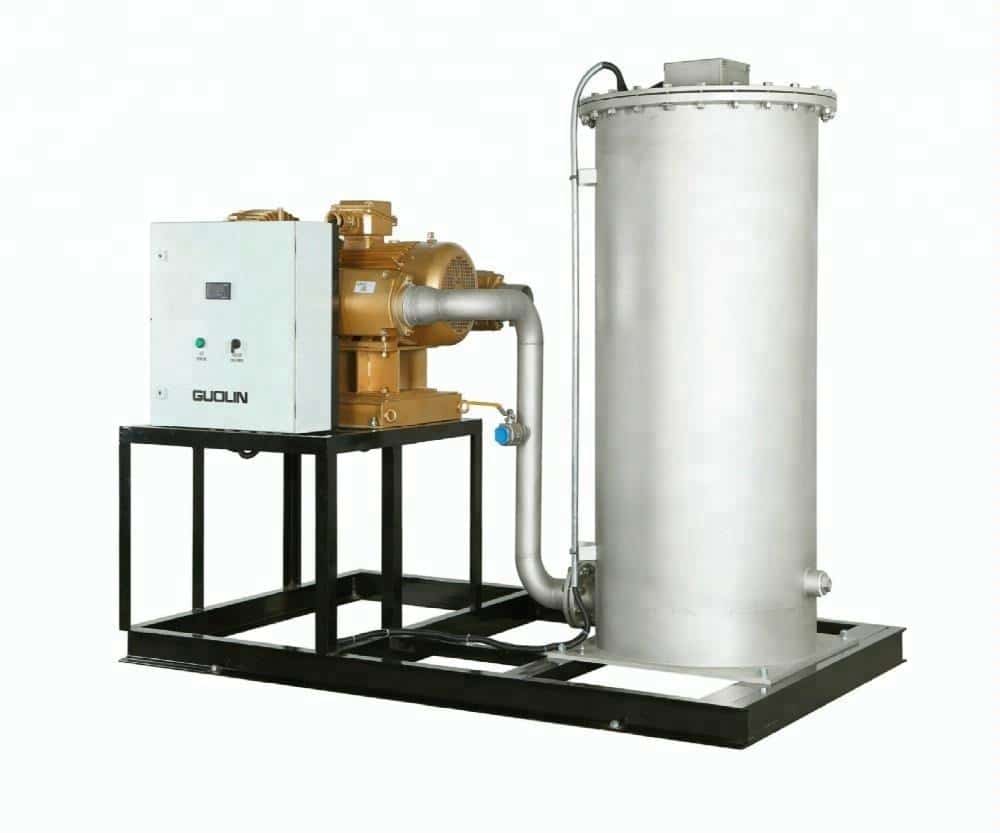

Ce type de destructeur est conçu comme une unité intégrée, comprenant :

• le réservoir catalytique avec système de chauffage,

• un panneau de commande local,

• un ventilateur,
  le tout monté sur un châssis en acier soudé.

Principaux composants

1. Réacteur catalytique

Inclut :

• réservoir en acier inoxydable,

• grilles de support en maille inox,

• plaques de maintien,

• catalyseur haute performance.

2. Système de chauffage

Comprend :

• contrôleur de température,

• enveloppe en acier inoxydable,

• éléments chauffants.

3. Ventilateur

• Turbine en aluminium

• Moteur électrique monophasé ou triphasé selon configuration

4. Système anti-buée

Inclut :

• coque spéciale,

• écran en maille pour élimination des brouillards,

• dispositif de purge.

5. Armoire de commande

• Intégrée pour les petits modèles

• Séparée pour les grandes capacités

• Fabrication en acier

• Classe de protection standard : IP45, option IP55

Composition de l’armoire

Panneau de commande :

• Sélecteur local/distant

• Boutons-poussoirs

• Voyants lumineux

• Régulateur de température

• Instruments de surveillance

Système de contrôle :

• Commande locale manuelle

• Possibilité de contrôle à distance par PLC

Caractéristiques principales

✔ Sécurité élevée
Décomposition complète de l’ozone en concentrations sûres, sans absorption ni réactifs chimiques.

✔ Fonctionnement basse température
Température de service : 40 à 60 °C, réduisant fortement les coûts d’exploitation
→ jusqu’à 90 % d’économie énergétique par rapport aux destructeurs thermiques classiques.

✔ Faible perte de charge
Chute de pression maximale : 0,02 MPa

Spécifications techniques

Applications typiques

• Traitement des gaz résiduels d’ozonation

• Stations de traitement de l’eau

• Industrie pharmaceutique

• Agroalimentaire

• Laboratoires

• Désinfection par ozone
