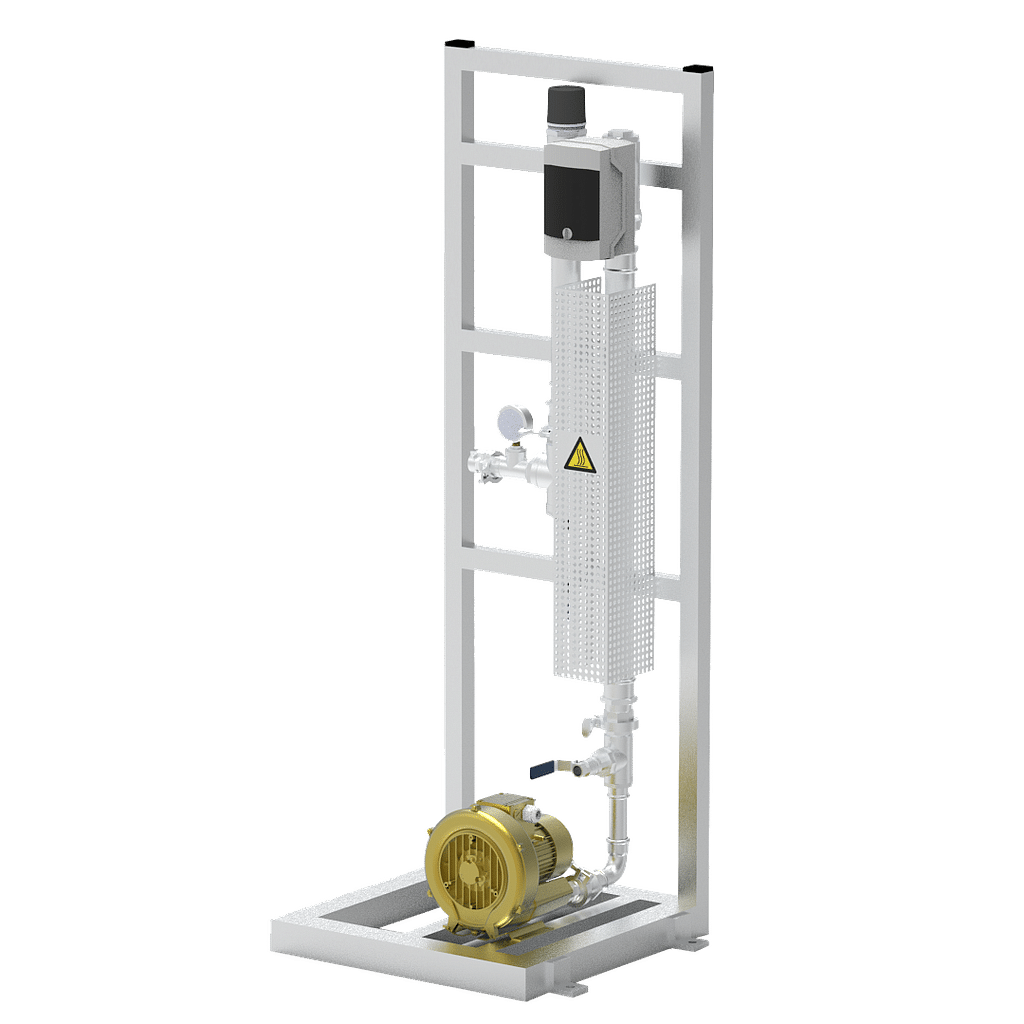

D120 – Destructeur d’ozone thermocatalytique industriel

Description générale

Le DOTC120-AE est un destructeur d’ozone thermo-catalytique spécialement conçu pour l’extraction et la destruction de l’ozone résiduel provenant de réservoirs à pression atmosphérique. Il assure une élimination efficace, silencieuse et sécurisée de l’ozone gazeux, tout en respectant les exigences environnementales et de sécurité du personnel.

Grâce à son lit catalytique en Carulite® 200, combiné à une turbine d’aspiration et à un système de préchauffage intégré, l’ozone est converti en oxygène sans génération de sous-produits ni émissions polluantes. Sa conception robuste en acier inoxydable garantit une excellente durabilité et une maintenance réduite.

Applications

• Extraction d’ozone résiduel de réservoirs à pression atmosphérique

• Installations de traitement de l’eau à l’ozone

• Process industriels nécessitant une évacuation contrôlée de l’ozone

• Environnements sensibles exigeant une destruction fiable et silencieuse de l’ozone

Équipements inclus

• Soufflante d’aspiration intégrée

• Résistance électrique de préchauffage avec thermostat

• Lit catalytique rempli de Carulite® 200

• Chambre de réaction en acier inoxydable 316L

• Vanne manuelle de régulation du vide

• Tableau électrique de protection et de contrôle

• Support en acier inoxydable 304

• Piège à eau avec purge manuelle

• Option : purge automatique

Caractéristiques techniques

• Taux de destruction de l’ozone : 99 %

• Débit nominal de traitement : 120 L/min

• Concentration maximale admissible : 150 g/Nm³

• GHSV : > 5 000 h⁻¹

• Type de montage : vertical mural

• Dimensions (H x L x P) : 90 x 40 x 30 cm

• Poids : 22 kg

• Connexion entrée/sortie : 1"

• Connexion purge : 1/2"

• Alimentation électrique : 230 V – 50 Hz

• Puissance électrique : 800 W

• Conformité : Marquage CE

Exigences d’installation et de fonctionnement

• Alimenter en 230 V – 50 Hz – 800 W

• Connecter directement au réservoir à pression atmosphérique

• Installation uniquement en intérieur

• Canaliser la sortie du destructeur vers un espace ouvert et ventilé

• Ne pas exposer le catalyseur à des substances dégradant la Carulite® :

  • Composés soufrés

  • Hydrocarbures

  • Métaux lourds

  • NOx

  • Chlorures

  • Silicones

Maintenance et contrôle

• Vérification des performances recommandée tous les 6 à 12 mois

• Remplacement du lit catalytique Carulite® 200 tous les 2 ans, selon conditions d’exploitation
