Mesure et surveillance de l’ozone gazeux en environnement industriel
Ce capteur d’ozone industriel permet de mesurer en continu la concentration d’ozone gazeux dans l’air ambiant, un local technique, une enceinte de traitement ou, selon la configuration retenue, une conduite de gaz.
Équipé d’un afficheur LCD, il permet une lecture locale immédiate de la concentration en ozone. Ses sorties analogique 4–20 mA et numérique RS485 facilitent son raccordement à un automate programmable, une supervision industrielle, un enregistreur de données ou une centrale d’alarme.
Ce transmetteur peut être intégré dans une installation neuve ou utilisé pour renforcer la sécurité d’un système d’ozonation existant.
Les principaux avantages du transmetteur d’ozone
- Mesure continue de la concentration d’ozone gazeux ;
- Affichage LCD directement sur le transmetteur ;
- Sortie analogique industrielle 4–20 mA ;
- Communication numérique RS485 pour automate ou supervision ;
- Différentes plages de mesure disponibles selon l’application ;
- Installation fixe pour une surveillance permanente ;
- Intégration possible dans une chaîne de sécurité ozone ;
- Compatible avec les installations industrielles automatisées.
Applications du capteur d’ozone industriel
Le transmetteur peut être utilisé dans de nombreux secteurs employant un générateur d’ozone ou un procédé d’oxydation avancée :
- Locaux accueillant des générateurs d’ozone ;
- Traitement des eaux industrielles et des eaux usées ;
- Traitement de l’eau potable et des eaux de process ;
- Industries agroalimentaires ;
- Aquaculture et pisciculture ;
- Laboratoires et installations pilotes ;
- Chambres froides et locaux de stockage ;
- Traitement de l’air et destruction des odeurs ;
- Installations de lavage utilisant de l’eau ozonée ;
- Applications pharmaceutiques, cosmétiques ou industrielles.
Intégration dans un système de sécurité ozone
La mesure de l’ozone ambiant est un élément essentiel de la sécurisation d’une installation d’ozonation. Le signal du transmetteur peut être envoyé vers un automate afin de déclencher différentes actions en fonction de seuils prédéfinis.
Selon l’architecture de l’installation, le dépassement d’un seuil peut notamment entraîner :
- Le déclenchement d’une alarme sonore ou lumineuse ;
- La mise en marche d’une ventilation ou d’une extraction forcée ;
- L’arrêt automatique du générateur d’ozone ;
- La fermeture d’une électrovanne d’alimentation en gaz ;
- La transmission d’une alerte vers une supervision ;
- L’enregistrement des concentrations mesurées.
Le capteur doit être positionné après une analyse des risques prenant en compte la configuration du local, les points potentiels de fuite, la circulation de l’air et la densité de l’ozone.
Communication 4–20 mA et RS485
Sortie analogique 4–20 mA
La sortie 4–20 mA permet de transmettre une valeur proportionnelle à la concentration d’ozone vers un automate, un afficheur déporté ou un système d’acquisition. Cette technologie est particulièrement adaptée aux environnements industriels et aux liaisons sur de longues distances.
Communication RS485
La communication RS485 permet une intégration numérique dans une installation automatisée. Elle facilite la centralisation des mesures, la supervision à distance et l’exploitation des données par un automate ou un système de gestion technique.
Le protocole de communication et la table des registres devront être sélectionnés et validés au moment de la commande.
Caractéristiques générales
| Gaz mesuré | Ozone gazeux – O3 |
|---|---|
| Type d’équipement | Capteur et transmetteur fixe de gaz |
| Affichage | Écran LCD intégré |
| Sortie analogique | 4–20 mA |
| Communication numérique | RS485, protocole à confirmer selon la version |
| Plage de mesure | À sélectionner selon l’application et la concentration maximale attendue |
| Installation | Montage fixe en local technique ou intégration dans un système de mesure |
| Utilisation | Surveillance ambiante, contrôle de process et sécurité des installations d’ozonation |
| Intégration | Automate, supervision, enregistreur ou centrale d’alarme |
Les caractéristiques définitives dépendent de la plage de mesure, du type de cellule et de la configuration sélectionnée. Une fiche technique spécifique est fournie lors de la définition du produit.
Comment choisir la plage de mesure du capteur ?
Le choix de la plage de mesure dépend de la fonction recherchée. Un détecteur destiné à la protection des opérateurs ne sera pas nécessairement configuré de la même manière qu’un transmetteur utilisé pour surveiller une concentration élevée dans une conduite ou une enceinte de traitement.
Pour sélectionner le capteur adapté, il est nécessaire de préciser :
- La concentration habituelle et la concentration maximale attendue ;
- Le lieu de mesure : ambiance, enceinte, armoire ou conduite ;
- La température et l’humidité du gaz ;
- La présence éventuelle d’autres gaz oxydants ou interférents ;
- Le type d’automate ou de supervision utilisé ;
- La distance entre le capteur et l’armoire électrique ;
- Les seuils d’alarme et les actions de sécurité à mettre en œuvre.

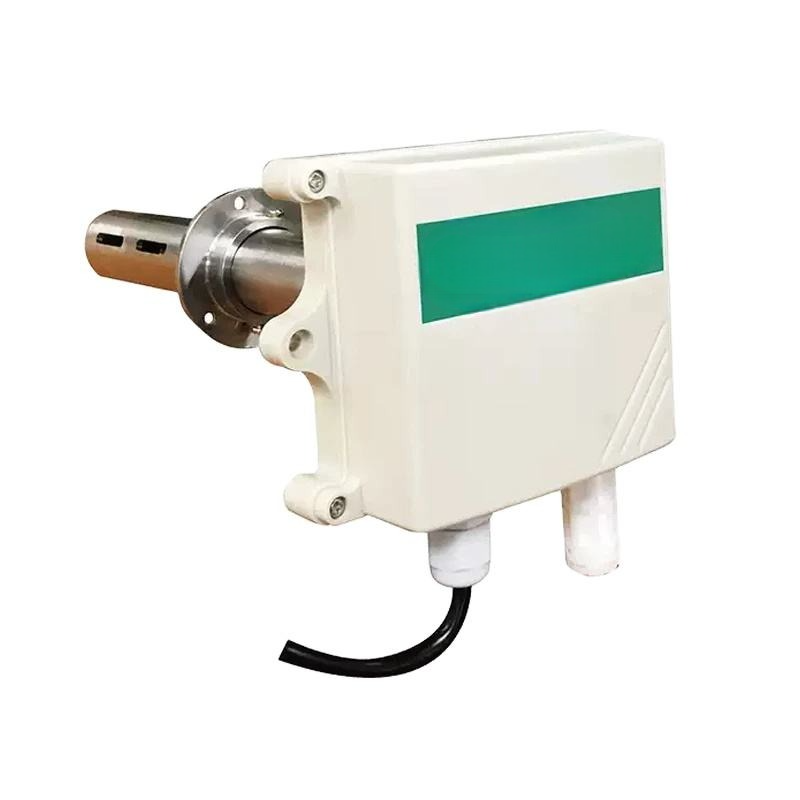

Détecteur d’ozone dans conduites d’air
Surveiller en continu la concentration d’ozone gazeux dans vos locaux techniques, installations industrielles et systèmes de traitement par ozone.
Ce transmetteur fixe associe un affichage LCD local à des sorties industrielles 4–20 mA et RS485, permettant son intégration dans un automate, une supervision ou un système d’alarme.
