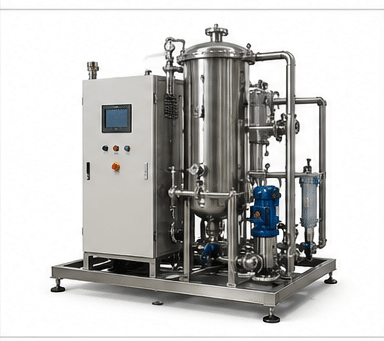

Générateur d'ozone compact refroidi au glycol à haute concentration d'ozone, avec compresseur d'air et concentrateur d'oxygène intégré.

Il comprend également des filtres et un sécheur frigorifique, un refroidisseur, un capteur de fuite d'ozone et un contrôle PLC, avec écran tactile, enregistrement des données et accès à distance.

Fabriqué avec des composants de haute qualité, prêt à se connecter électriquement et à fonctionner. Équipement robuste, durable et fiable.

Cet équipement générateur d'ozone de la gamme GRZ comprend un écran tactile avec lequel vous pourrez programmer facilement différents traitementsau cours d'une journée vía un plannificateur de recettes. Lorsque l'équipement reçoit un ordre de marche, le circuit de réfrigération se met en route et le compresseur démarre, prenant l'aire de l'atmosphère, le filtrantséchant et l'introduisant dans les PSA où est éliminé l'azote de l'air concentrant ainsi l'oxygène jusqu'à une pureté de 95%. Ce débit d'oxygène est conduit jusqu'au nucléon de génération où est appliqué la décharge à effet couronne pour transformer l'oxygène en ozone. Vous pourrez réguler le débit désiré avec le débitmètre d'oxygène.

Délai de fabrication : 30 à 45 jours

2 ans de garantie extensible indéfiniment avec contrat de maintenance



Équipement inclus

Nucléon de génération d'ozone Un module de 1000 g O3/h avec diélectrique céramique réfrigéré au glycol
Air comprimé Pré-filtre + Compresseur + filtres + sécheur
Concentrateur d'oxygène Colonnes d'alumine activée, 95% pureté, -30ºC point de rosée
Réfrigeration Chiller + Bidon de 25 litres de glycol préparé
Contrôle Par PLC V700, 7". Gestionnaire de recettes, programmateur hebdomadairel, gestionnaire d'alarmes et maintenance
Communication À distance câblée, relais d'état (démarrage, Génération, Défault), Permet communication ModBus et accès à distance avec contrôle total avec router VPN inclus
Capteurs Consommation d'ampères pour l'ozone, pression d'aie comprimée, pression et débit d'oxygène, débit et température de réfrigération, Fuites d'ozone, ouverture de porte
Vannes techniques Vanne motorisée d'ozone de sortie, débitmètre d'oxygène avec régulation manuelle
Inclus dans l'emballage Connexion kit + Coolant Bottle + Manuel d'instruction



Caractéristiques techniques

Production d'ozone 1000 g O3/h
Concentration d'ozone Max. 200 g O3/Nm3.
Optimale 148 g O3/Nm3
Flux d'oxygène 120 lpm
Alimentation électrique 400V, 3P+N, 50Hz
Puissance électrique Générateur d'ozone = 7 KW
PSA = 11.4KW
Refroidisseur = 1,8 KW
Raccordement gaz OUT Filetage 1/2 " femelle + avec raccord pour tube 10mm ext.
Dimensions Générateur d'ozone: 970 x 1200 x 1850 mm (largeur x profondeur x hauteur)
PSA: 550 x 1000 x 1300 mm (largeur x profondeur x hauteur)
Refroidisseur: 380 x 990 x 1000 mm (largeur x profondeur x hauteur)
Dimensions emballé Consulter
Poids Generatore di ozono: 400 kg
PSA: 400 kg
Refrigeratore: 90 kg



Conditions de travail

Humidité ambiante < 85%
Température ambiante 5 - 35ºC
Pression de travail 1 bar
Origine de l'air L'oxygène est généré directement par l'équipement avec son unité PSA
Qualité Eau Réfrigeration Remplir la chiller avec le glycol préparé fournis
Autres Admet un Venturi en sortie



Certificats et documentation

CE, BIOCIDE PT2, PT4, PT5, PT11

  • Manuel de sécurité.
  • Manuel d'utilisation, installation et mise en service.
  • Manuel de maintenance.
  • Déclaration de conformité.
  • Certificat de garantie.
  • Respect de la réglementation biocide.
  • Résultats du test de qualité en usine

Pré-requis de la salle

La salle doit être bien ventilée et prévoir un système d'extraction en cas de fuite. Installer un panneau informatif avec les avertissements de sécurité.





Générateur traitement de l’eau GRZO1000 stations épuration- Centrale fixe industrielle

GRZO1000-EPSF Générateur d’ozone industriel pour le traitement des eaux usées des stations d’épurations

Puissante machine génératrice d’ozone est principalement utilisée dans les traitements de purification et de désinfection de l’eau, et est fréquemment utilisée dans les usines de traitement des eaux usées (WWTP), stations d’épuration publiques (ETAP),



Étude de prix sur demande – Nous contacter

 Lors du traitement il ne doit y avoir ni être humain, ni animal dans la pièce. A la fin du cycle attendre le temps préconisé avant de réintégrer la pièce traitée. Aérer ensuite si besoin
